הבנת הלחמת גלים

הלחמת גל היא תהליך ייצור אלקטרוני בנפח גבוה המשמש ליצירת חיבורי הלחמה אמינים בין רכיבים אלקטרוניים ומעגלים מודפסים (PCB). תהליך אוטומטי זה משמש בדרך כלל בהרכבת PCBs, במיוחד בייצור מוצרי אלקטרוניקה, רכיבי רכב והתקני תקשורת.

איך עובדת הלחמת גלים?

הלחמת גל כוללת מספר שלבים מרכזיים:

1. הכנה: ה-PCB מצופה תחילה בשכבת שטף כדי לעזור להקל על תהליך ההלחמה על ידי מניעת חמצון ושיפור הרטבת ההלחמה.
2. מיקום רכיבים: רכיבים ממוקמים על גבי ה-PCB באופן ידני או באמצעות מכונות איסוף אוטומטיות.
3. מערכת מסוע: ה-PCB מוטען על גבי מסוע ומועבר דרך סדרה של תחנות הכוללות שטף, חימום מראש, גלי הלחמה וקירור.
4. שטף: תחנת השטף מחילה שטף על ה-PCB, ומבטיחה שמשטחי הרכיבים וה-PCB מצופים כראוי.
5. חימום מוקדם: אזור החימום המקדים מחמם את ה-PCB לטמפרטורה ספציפית כדי להכין אותו להלחמה, מה שמסייע בהפחתת הלם תרמי לרכיבים.

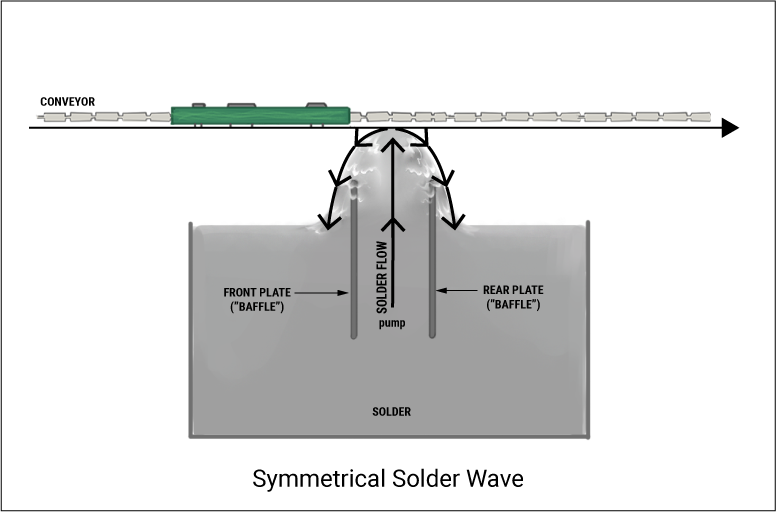

6. גל הלחמה: הלב של תהליך הלחמת הגל, שלב זה כולל העברת ה-PCB על גל של הלחמה מותכת. ניתן לעצב את הגל כמו רמפה, וניתן להתאים את גובהו ומהירותו בהתאם לדרישות הספציפיות של המכלול.
7. קירור: לאחר גל ההלחמה, ה-PCB עובר דרך מנהרת קירור המגבשת את מפרקי ההלחמה, מהדקת את הרכיבים ל-PCB.

מהם היתרונות העיקריים של הלחמת גלים?

• יעילות: הלחמת גל מאפשרת ייצור מהיר ואוטומטי, הגדלת תפוקה משמעותית והפחתת עלויות העבודה.
• עקביות: תהליך זה מבטיח איכות ואמינות של מפרקי הלחמה עקביים, שהיא חיונית למכלולים אלקטרוניים.
• חסכוני: היכולת להלחים מספר מפרקים בו זמנית מפחיתה עלויות ליחידה, מה שהופך הלחמת גל לאופציה חסכונית לייצור המוני.
• צדדיות: הלחמת גל יכולה להיות מותאמת לסוגים שונים של לוחות PCB, כולל לוחות חד צדדיים ודו צדדיים, מה שהופך אותו לפתרון גמיש לצרכי ייצור שונים.

מהם האתגרים הנפוצים בהלחמת גלים?

• נזק תרמי: חום מוגזם עלול לפגוע ברכיבים רגישים ולגרום לבעיות כמו גישור הלחמה או הרמת רכיבים.
• שאריות שטף: שטף שאריות עלול לגרום לבעיות אמינות ועלול לדרוש שלבי ניקוי נוספים.
• פגמים במפרקי הלחמה: שיטות הלחמה לקויות עלולות להוביל לפגמים כגון הרטבה לקויה, חיבורים קרים או הלחמה לא מספקת.

מַסְקָנָה

הלחמת גל היא כלי רב עוצמה בתחום ייצור האלקטרוניקה, המציע יעילות גבוהה, עקביות וחסכוניות. הבנת התהליך, היתרונות והאתגרים הפוטנציאליים שלו חיונית לכל מי שעוסק בייצור והרכבה של רכיבים אלקטרוניים. עם התקדמות מתמשכת בטכנולוגיה, הלחמת גלים נותרה תהליך מפתח בחיפוש אחר מכלולים אלקטרוניים אמינים וחסכוניים יותר.
